帶信號反饋手動三通球閥_帶限位開關手動球閥
時間：2020-08-20 14:12:40 來源：多儀閥門 點擊：0次
帶信號反饋手動三通球閥主要是為了顯示閥門開關狀態而設置，可以遠程監控和確認閥門狀態，相比普通的球閥，不具備開關的狀態顯示，只能自己判斷。帶限位開關手動球閥主要由手動球閥與回信器（機械式或接近式）組成，主要應用于手動操作時，需開關信號反饋顯示的場合。
帶信號反饋手動三通球閥是自動控制系統中檢測閥門狀態一種現場儀表，用以將閥門的開啟或關閉位置以開關量的信號輸出，被程控器接收或計算機尋訪采樣，確認后執行下一步程序．該產品也可以作為自控系統中重要的閥門連鎖保護及遠程報警指示之用。

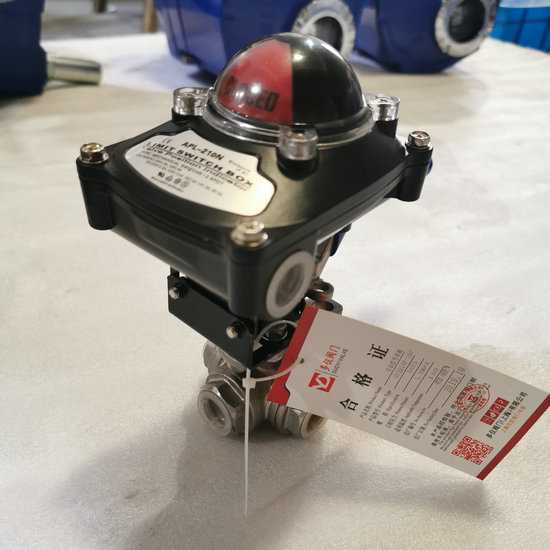

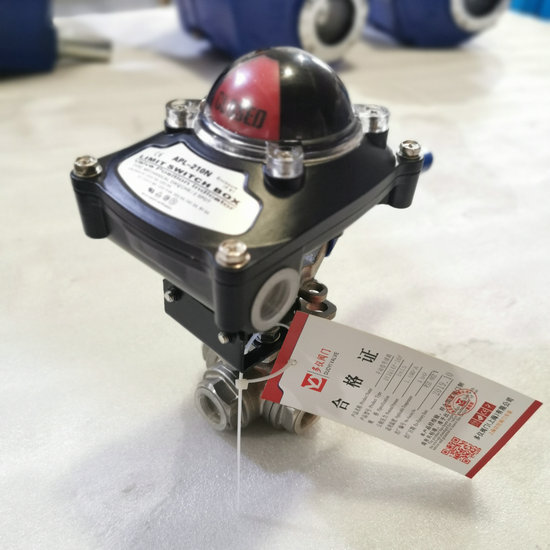

帶信號反饋手動球閥是將有源反饋信號開關或者無源反饋信號開關加裝在球閥手柄上方，通過手柄開關觸動，將信號反饋到控制室系統，防止工作人員疏忽閥門開關狀態，在控制室能夠了解現場閥門的工作現狀。
|
防護等級 |
IP65（本質安全型）IP67（外殼防護型） |
|
觸點容易 |
6A/24VDC（直流） 10A/220VAC（交流） |
|
環境溫度 |
-35℃～ +70℃ |
|
接線端口 |
2-G1/2" |
|
放置角度 |
0°～90 °角行程 0°～180 °（可調） |
|
位置指示 |
開—黃，關—紅 |
|
現場指示 |
控制閥開關位置通過指示器現場就地指示 |
|
安裝方便 |
支架連接孔設計合理，安裝方便 |
|
調整簡單 |
快速置位凸輪，通過花鍵軸和彈簧安裝，可不用工具360°調整至工作位置 |
限位開關檢測的閥位轉角位移，通過同軸連接件使傳動軸產生旋轉，讓凸輪觸動或感應開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。
